Sistema cañerías tramo succión y descarga
Buenas tardes,
Necesitaría saber si podrían darme una mano con la simulación de este sistema de cañería.
Disculpen la desprolijidad, en el figuran todas las cotas.
Tengo inconvenientes para simular las cunas y el trunnion podrían darme una mano?
Muchas gracias!
-
7 Respuestas
-
Buenos días, @Martin89
Para poder ayudarte necesitaría que me posteases el archivo .rar de tu Proyecto, ya que sólo con los errores y el plano de cotas me es imposible comprobar que todos los parámetros estén en orden.
Puedes postearlo a través del foro haciendo click en el botón archivos. Comprueba que está comprimida toda la carpeta del archivo de Autopipe que estás editando.
Si quieres asegurarte haz clic en tu modelo en “Guardar como” y guárdalo en otra carpeta en otra localización, desde ahí puedes comprimirla y postearla.
Saludos,
-
-
1351
Miguel, te envío el archivo con la foto de referencia, no te guíes mucho con las cotas, sólo quisiera saber si los soportes están bien simulados.
Por otro lado quisiera saber cómo hacer para simular las conexiones con las bombas. Es decir, no sé como colocar ese espacio en blanco que aparece cuando se simula un equipo rotativo
Disculpas si hay varios errores.
Desde ya, muchas gracias!
-
¡Hola @Martin89 !
He podido ver tu modelo y hay cosillas que hay que mejorar:

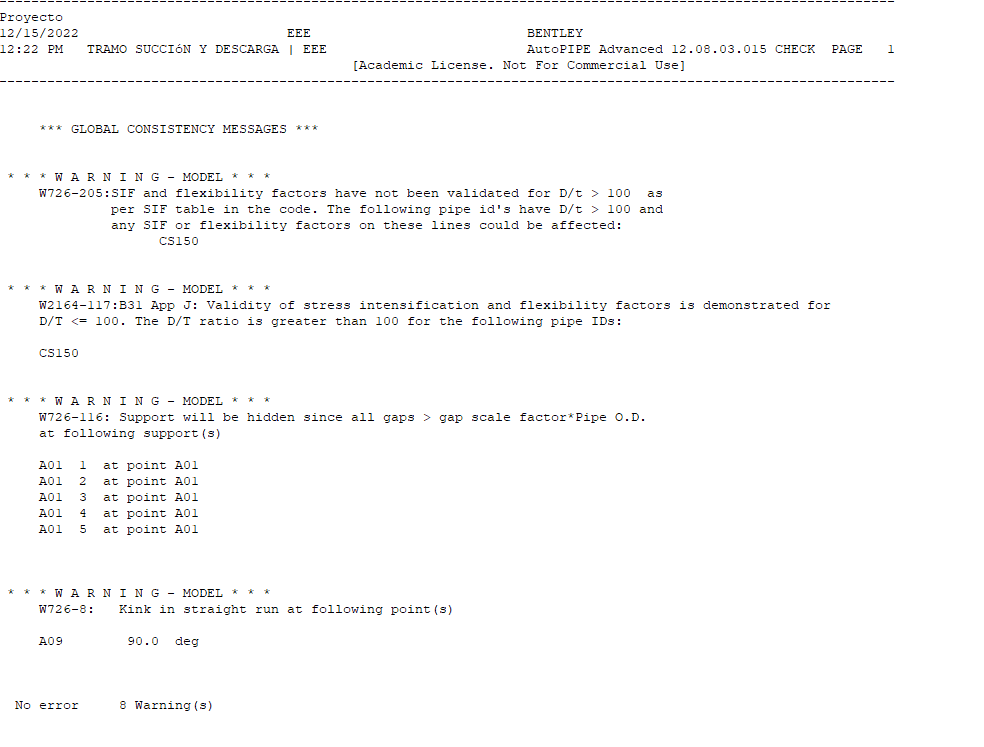

Empezamos con los avisos. Imagen 1:
1. El aviso de D/t>100 sólo indica que el espesor es muy pequeño y los SIF de Autopipe pueden no ser los adecuados. No debería haber problema con ello.
2. El aviso referido al KINK, indica que tienes un quiebro sin codo (el que usas para simular la bomba) más adelante te indico como simular la bomba correctamente.

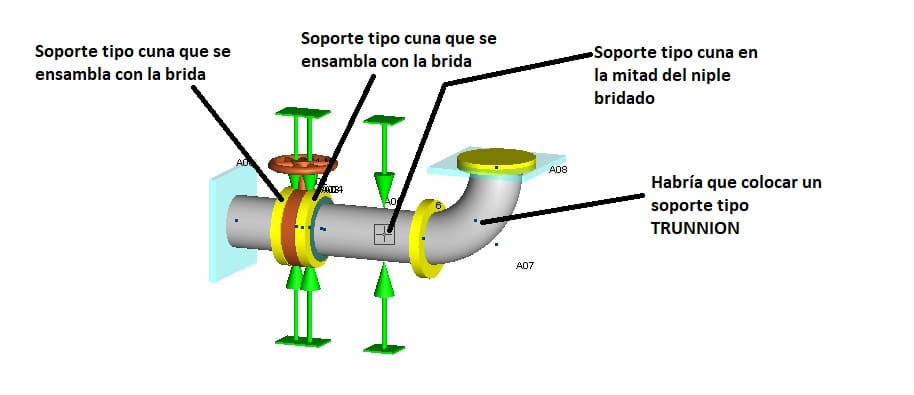

3. También indica que tienes soportes redundantes en la misma posición (fíjate en la imagen 2) si haces click en un soporte se marcan varios (6 nada menos) en esa misma posición.

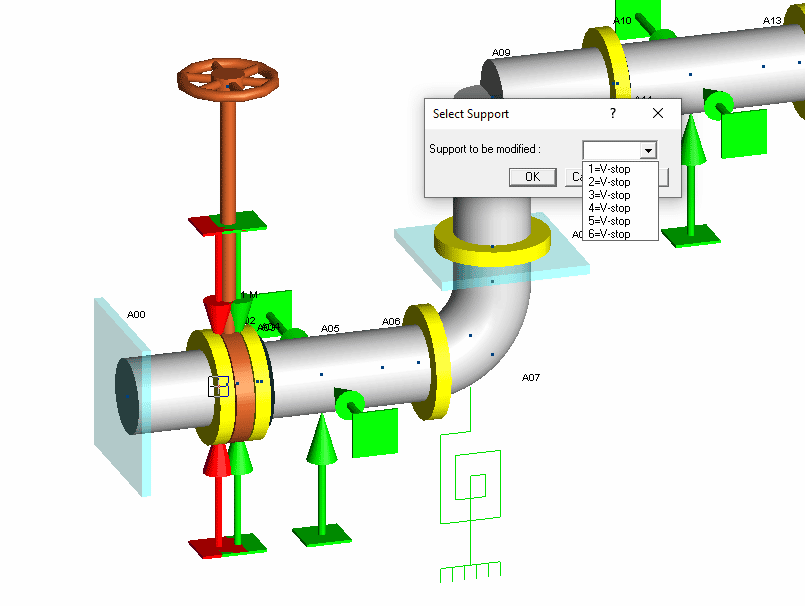

4. Haciendo click en uno cualquiera de esta posición tienes un gap considerable arriba y abajo. De ahí que maestre el aviso de que algunos soportes van a borrarse (imagen 3)
5. Hay 2 soportes sujetando la misma válvula. Tu objetivo es distribuir la carga en los dos apoyos?
5. En la pestaña de “Pipe Properties” la gravedad específica del contenido está en 0. Necesitas introducir la gravedad específica del fluido. Esto es MUY importante, si no estas modelando sin fluido.
6. Para modelar el tramo de bombeo con espacios en blanco necesitas establecer un nuevo segmento. Es muy sencillo: Modela tu tubería hasta el punto A08 (creo que es la brida de aspiración) y luego haz click en “Insert” “Segment” es te permitirá establecer un nuevo punto en cualquier zona del espacio de trabajo sin estar conectado a la tubería predecesora. (imagen 4).
7. Bonus track: Este te lo comento a modo curiosidad: Las Dresser son telescópicas, mas adelante en el temario en el modelado de juntas de expansión con Autopipe aprenderás a simularlas de forma exacta.
En la operativa de presiones temperaturas y demás no he entrado, creo que antes tendrías que revisar estos aspectos 😃
Ya me cuentas! Saludos!
-
1351
Miguel, mil gracias por tu tiempo.
5. Hay 2 soportes sujetando la misma válvula. Tu objetivo es distribuir la carga en los dos apoyos? Exactamente, de un lado de la brida va una de las cunas que adjunte como imagen y del otro lado otra similar.

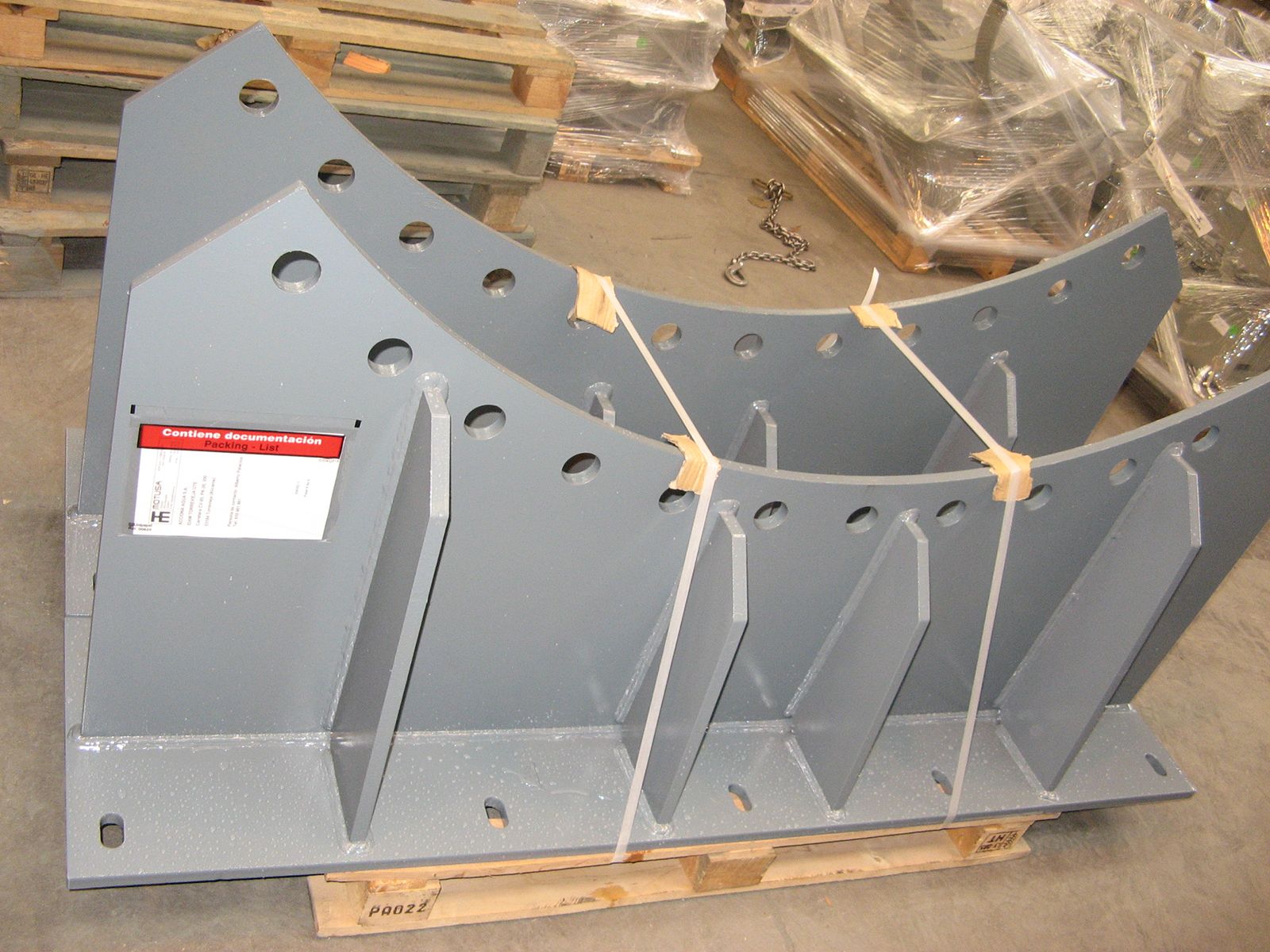

Es correcto como modelé esa cuna? puse una VSTOP limitada transversalmente por unos topes con cartelas, pero no axialmente porque va apoyada sobre un patín que permite su desplazamiento axial.
Por otro lado, el trunnion en el codo, es correcto modelarlo como un soporte tipo rotation? o debería ser un soporte mixto, la mezcla de dos tipos de soporte comk ose muestra en algunos ejemplos?
Gracias por tu ayuda Miguel!
-
¡Hola @Martin89 !
Esta bien modelada la cuna, pero veo que no está colocada en la válvula ¿no? Por la foto que posteas, la cuna debería estar donde están todos esos V-stop (que algunos están duplicados).
En cuanto al trunnion, así es. Debes modelarlo como un tramo de tubería, o incluso como un muelle, como en el primer ejempo de trunnion que tenéis. Con el soporte rotation sólo impedirías la rotación en ese eje y no estaría completo.
Si no también puedes modelarlo como un tramo de tubería que salga justo desde el centro del codo, como en el último ejemplo del temario (imagina que es un codo en vez de una tubería recta)
Prueba a ver qué tal y si no consigues modelarlo te doy instrucciones mas detalladas 😃
-
-
-
-
-
