Tema 4 PIP e ISA
Publicado por jpabon el 9 de marzo de 2021 a las 19:35Hola Luis, Espero estés bien. tengo algunas preguntas con respecto al tema 4.
1. ¿ Hay alguna diferencia entre las normas ISA- S5.1 y ISA -5.1?
2. Estoy un poco confundido de como han organizado el material: Cuando comienza las “Directrices de diseño acorde a la Process Industry Practices (PIP)” Página 17. En la parte de instrumentación y control ( 4.5.1 Símbolos, 4.5.1.1, 4.5.1.2, 4.5.1.3, 4.5.1.4, 4.5.1.5) hace mención a la norma ISA- 5.1. entonces:
¿En nuestro material si no hace mención a la ISA-5.1 entonces hace referente al PIP?
¿A partir de 4.5.1.6 (instrumentación y control página 32 ) vuelve hacer referencia al PIP donde nombra por ejemplo Apéndice XX?
3. Tengo la norma ISA-5.1 pero no consigo los Apéndices que nombres en el material, ¿me podrías ayudar a como me oriento dentro la norma?

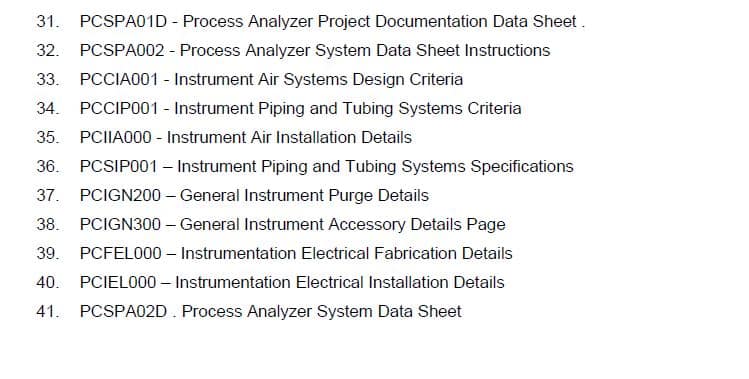

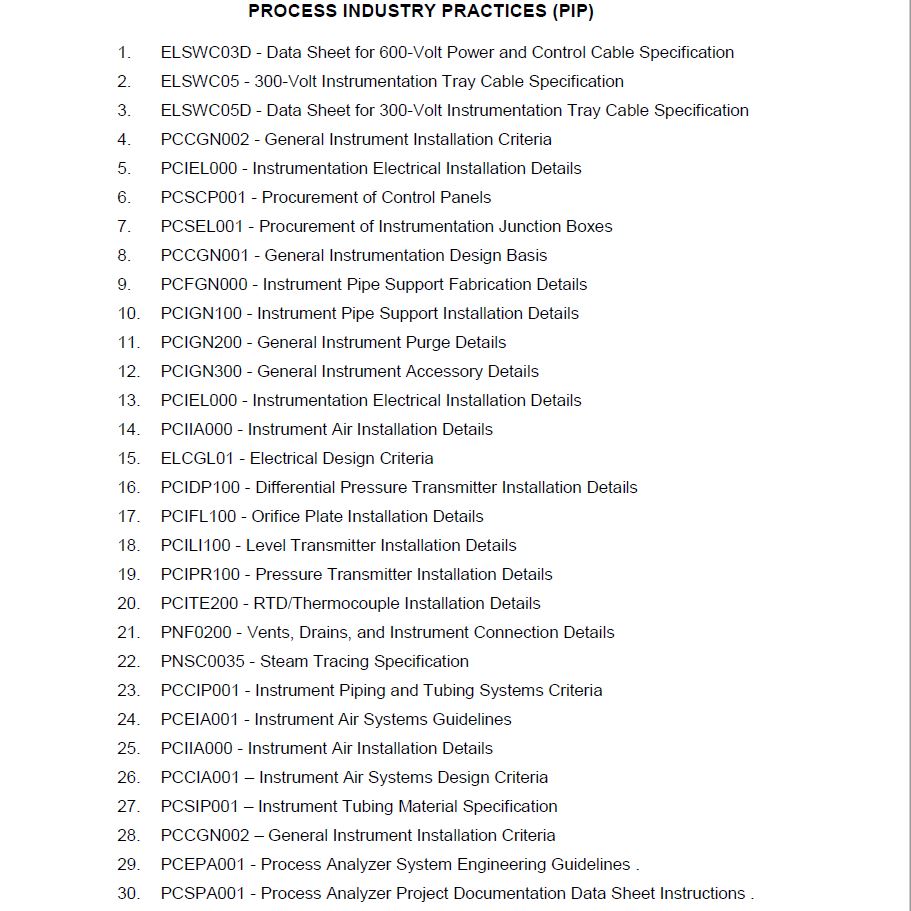

4. Tengo la “norma” PIP, pero tiene un montón de secciones. ¿Cuál de ellas hace referencia a nuestro material? ver Imágenes
Juan David Galaz Caceres respondió hace 2 años, 3 meses 5 Miembros · 4 Respuestas -
4 Respuestas
-
7433
Coordinación
Master
Hola José Alejandro! Muchas gracias por utilizar el foro!
Te contesto a tus cuestiones:
1. ¿ Hay alguna diferencia entre las normas ISA- S5.1 y ISA -5.1?
Según tengo entendido no existe diferencia, pueden usarse de forma indistinta, el contenido es idéntico.
2. Estoy un poco confundido de como han organizado el material: Cuando comienza las “Directrices de diseño acorde a la Process Industry Practices (PIP)” Página 17. En la parte de instrumentación y control ( 4.5.1 Símbolos, 4.5.1.1, 4.5.1.2, 4.5.1.3, 4.5.1.4, 4.5.1.5) hace mención a la norma ISA- 5.1. entonces:
¿En nuestro material si no hace mención a la ISA-5.1 entonces hace referente al PIP?
Exacto! nuestro material habla de forma general sobre la instrumentación, y a partir del apartado “Directrices de diseño acorde a la Process Industry Practices” hablamos únicamente del PIP. Dentro de esta Normativa, hay numerosas referencias a la Norma ISA.
¿A partir de 4.5.1.6 (instrumentación y control página 32 ) vuelve hacer referencia al PIP donde nombra por ejemplo Apéndice XX?
Sí, correcto. El motivo es sencillo, nosotros en este tema os facilitamos una guía general del PIP para que podais utilizarlo (al igual que en el resto de temas os dirigimos a ciertos apartados de la Norma ASME) por eso hay multitud de referencias a otros apartados dentro de la misma Normativa
3. Tengo la norma ISA-5.1 pero no consigo los Apéndices que nombres en el material, ¿me podrías ayudar a como me oriento dentro la norma?
No te preocupes, realmente la Norma ISA es mucho más sencilla de usar que el PIP. Al tener nuestra información, información del PIP que hace referencia a la ISA, cualquier actualización ha podido variar el número del Anexo. Par a poder ubicarte en la ISA es necesario acudir al índice principal donde están clasificados por categorías todos los instrumentos. Una vez accedas a cada sección habrá una breve explicación y los símbolos utilizados. Estos son los que debemos usar en nuestros diseños.
4. Tengo la “norma” PIP, pero tiene un montón de secciones. ¿Cuál de ellas hace referencia a nuestro material? ver Imágenes
Creo que tienes una publicación parcial José Alejandro. La sección del PIP que trata el diseño de P&ID es la PIC001. Prueba a buscarla mejor por ese término!
Espero haberte ayudado José Alejandro!
Saludos!!
-
8
Alumno
Iniciado
Estimado Jose Alejandro.
Respecto a la ultima respuesta de Luis sobre la norma PIP, a continuacion te comparto el enlace para el PIC001.
https://www.pip.org/docs/default-source/default-document-library/p_id-example.pdfEspero te sea de utilidad
-
40
Alumno
Iniciado
Estimado Victor,
Gracias por compartir el enlace PDF.
Saludos.
-
-
-
427
Graduado
Iniciado
Hola @Jose-pabon
Por favor que posibilidad que pudieras compartir la norma ISA.
Saludos,
Juan David Galaz Cáceres
