Temperatura mínima de diseño del metal (MDMT)
Publicado por PLÁCIDO SIRIA LÓPEZ el 9 de febrero de 2023 a las 17:04Buenas tardes @luis-ramos ,
Una consulta respecto a la MDMT. Por ejemplo, en las tuberías de acero al carbono A-333 Gr.6 pueden trabajar con fluidos a T>-45ºC; Gr.8 pueden trabajar con fluidos a T>-195ºC. Sin embargo, en la tabla A-1 del apéndice A (ASME B31.3.) aparece que para este material la MDMT=-50ºF(-45ºC), por lo que no coincide con el Gr.8.
Pero me surge la duda si la MDMT es para comprobar si resiste la mínima temperatura ambiente y/o también la mínima temperatura del fluido.
Un saludo,
Luis Ramos respondió hace 1 año, 7 meses 4 Miembros · 7 Respuestas -
7 Respuestas
-
8697
Tutor
Master
¡Hola @placido-siria-lopez !
Es posible que estés mirando las tablas de una edición anterior de la normativa? La última que está en el curso es 2020 (la semana pasada salió la 2022 y estamos actualizando los cursos con ella, pero sin cambios significativos).

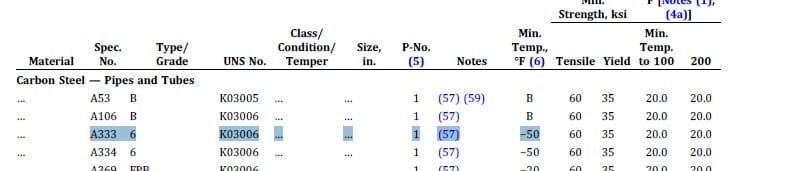

Según veo, aparece una MDMT para el acero A333 gr6 de -50ºF, unos -45ºC (imagen 1)

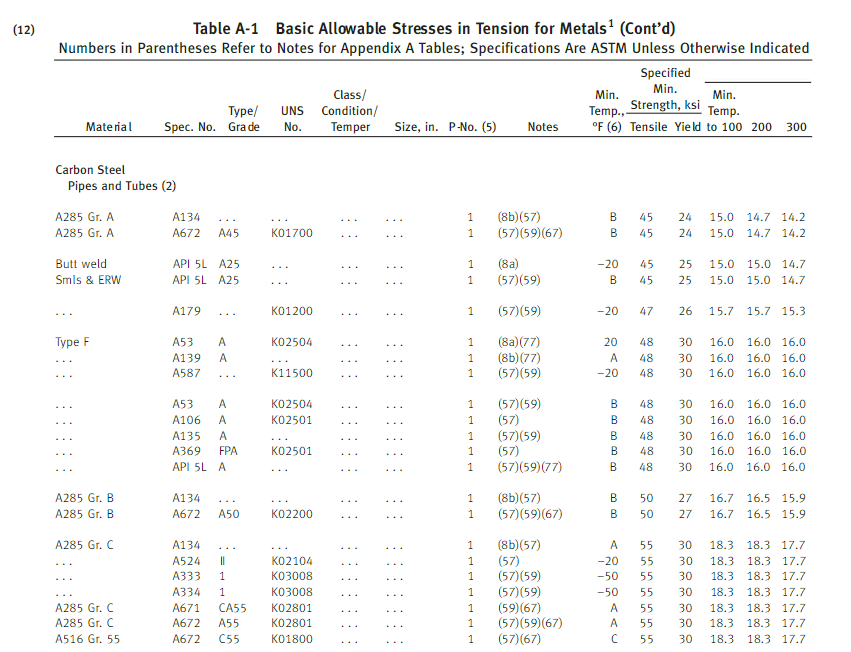

Y para el A333 gr8 tenemos -320ºF, unos -195ºC (imagen 2).
Ambos sacados del Anexo A de la B31.3.
Es esa tu consulta? La MDMT nos da el valor de temperatura mínima a la que puede trabajar un material, incluyendo el fluido. Ten en cuenta que si sólo fuera el ambiente el anexo no contemplaría temperaturas de -195ºC.
Podría darse el caso en que tengamos tuberías criogénicas con ese tipo de temperaturas pero con un gran aislamiento interno, en cuyo caso la temperatura del metal no coincidiría con la del fluido. En ese caso tendríamos que comprobar cuál es la temperatura real que experimenta el metal resolviendo un problema de transmisión de calor por conducción a través del aislamiento, para obtener la temperatura real a la que trabaja el metal.
Si he entendido mal tu pregunta coméntamela de nuevo y lo vemos 😁
-
1175
Graduado
Intermedio
Hola @luis
Leyendo este foro me surgió una interrogante: en caso de que la temperatura del fluido sea menor que la MDMT del material, ¿Qué propiedades deben verificarse mediante el ensayo de impacto? ¿Cuáles son los valores mínimos permisibles y qué parte de B31.3 menciona esto?
De antemano agrardezco tu respuesta. Saludos.-
8697
Tutor
Master
¡Hola @Gono !
Esta respuesta quizás es un poco más compleja para poder condensarla en un post, pero vamos a intentarlo.
Cuando tenemos temperaturas inferiores que requieren de un test de impacto (en la tabla 323.2.2 podemos saber si lo requerimos o no) tenemos que ceñirnos a la norma ASTM A370 que es la norma para el testeo mecánico de aceros.
Generalemnte se realiza un test de impacto en probetas de sección cuadrada de 10mm con muesca en V típicas para el ensayo Charpy.

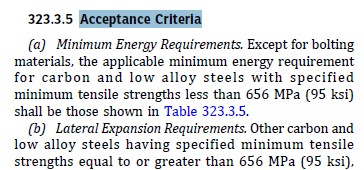

Con esa probeta deberemos comprobar los criterios de aceptación del apartado 323.3.5 de la ASME B31.3 para dar por válido el material y con eso poder concluir el ensayo. (imagen).
Si tienes curiosidad por el procedimiento completo, el apartado 323.3 de la ASME31.3, lo recoge al completo (prácticamente como una guía de instrucciones detallada)
Espero te sea útil, Saludos! 😉
-
1175
Graduado
Intermedio
Muchas gracias, me quedó perfectamente claro.
-
-
-
653
Graduado
Iniciado
Perfecto Luis, era justo eso lo que preguntaba.
Muchas gracias,
-
408
Alumno
Iniciado
Buenos días,
¿Dónde está alojada dentro del curso esta tabla A1 del apéndice A de ASME q se hace mención en la página 8 de la lección teórica y en este foro?
Es que no la encuentro en ningún lado de esta sección
Muchas gracias
-
8697
Tutor
Master
Buenos días @Joaquin ,
La tabla entera como tal no podemos facilitarla por temas de copyright de ASME, lo que sí podemos enseñaros son extractos de la misma para que aprendáis a manejarlos por vuestra cuenta cuando os enfrentéis a ellos.
Puedes encontrarlos en los recursos de resolución del ejercicio. En concreto en el que se titula “Anexos. Ejercicios Resueltos”, tiene el aspecto de la imagen adjunta:
igualmente si tenéis dudas con algún otro material manejando la norma podéis preguntarnos y os ayudaremos 😃
Saludos!
-
-
