TRANSICIÓN DE HDPE A ACERO AL CARBONO

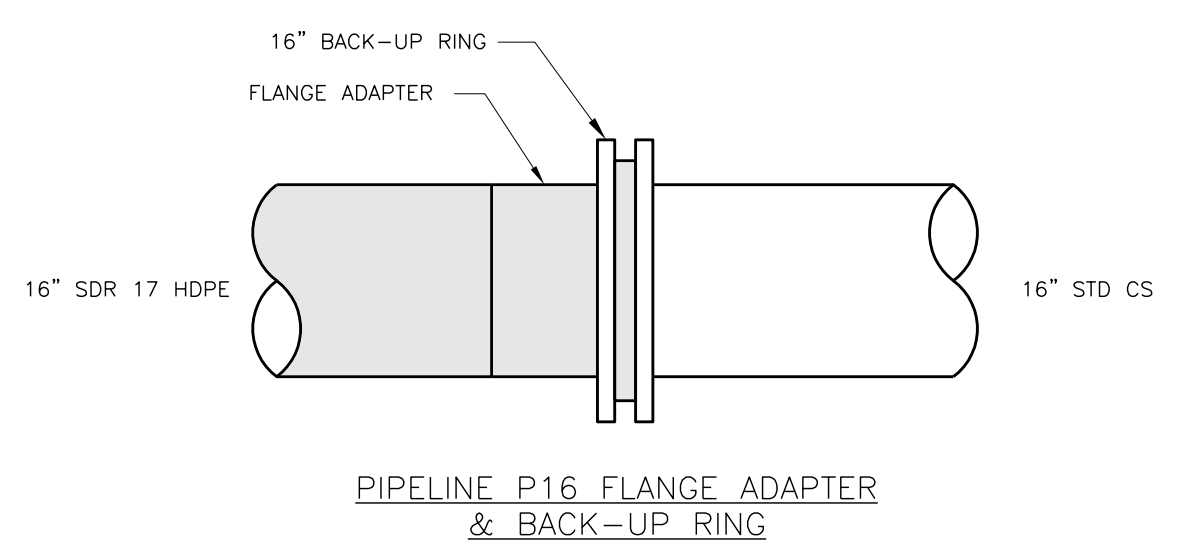

Hola @luis-ramos @ramonformacionindustrial , tengo una duda acerca de que como realizar una transición de tubería de stub end (flange apadter) de hdpe con una brida de acero, mas que todo por el tema de que he realizado visita a campo y me he topado con que en algunos sistemas están uniendo la cara del stub end a la cara de una brida RF, y en otros están uniendo la cara del stub end con la cara de una brida FF, he revisado catalogo de ISCO y he buscando las dimensiones de bridas de acuerdo con ASME B16.5 y he podido notar que solo en algunos diámetros el resalte de las bridas RF coindice con el diámetro de la cara del stub end y no habría problema en hacer la unión con la brida RF pero en la mayoría siempre el stub end es de mayor tamaño, mi duda puntual es:
1. Es correcto unir el stub end (flange adapter) hdpe con una brida RF o lo correcto seria unir el stub end con una brida FF? Se que también entra en juego la presión y temperatura pero cual es la manera correcta de hacer esa unión de hdpe con acero mediante bridas
2. Me he topado con algunos videos donde veo que unen hdpe a válvulas con bridas RF y otras a válvulas con bridas FF, en que situación puedo hacer esa unión o en que aplicación o cual es la manera correcta de hacer dicha unión sin llegar a perjudicar el sistema.
Agradezco su ayuda, gracias y que sigan excelentes vacaciones !!
-
4 Respuestas
-
Buenos días @Kevin ,
Vamos a ver este asunto en detalle dividiéndolo en dos grupos.
Transición de stub end (flange adapter) HDPE con brida de acero:
- La unión entre un stub end de HDPE y una brida de acero es una práctica común en la industria para realizar transiciones entre estos dos materiales. La elección entre utilizar una brida RF (Raised Face) o FF (Flat Face) a menudo dependerá de las especificaciones del proyecto y las necesidades de la aplicación (presiones y temperaturas, como bien dices)
- El hecho de que la cara del stub end de HDPE sea de un tamaño ligeramente diferente al de la brida RF puede generar zonas donde el sello no es óptimo. Esto podría llevar a problemas de fugas si no se maneja correctamente. Por otro lado, la brida FF tiene una cara plana que coincide mejor con el área de contacto del stub end de HDPE, proporcionando un sellado más efectivo.
- En general, para garantizar una unión efectiva y hermética, es recomendable utilizar bridas FF cuando se unan stub ends de HDPE con bridas de acero. Sin embargo, si se opta por una brida RF, es fundamental asegurarse de que la junta (gasket) empleada sea adecuada y esté bien dimensionada para el propósito, ya que la cara RF crea un resalte que impide que el stub end apoye por completo en la cara de la brida.
Unión de HDPE a válvulas con diferentes tipos de bridas:
- En la industria, es posible encontrar situaciones donde se han hecho ambas conexiones, ya sea con bridas RF o FF. Sin embargo, lo más importante es asegurarse de que la junta (gasket) utilizada para la conexión sea la adecuada. El tipo de junta, su material y dimensiones, juegan un papel crucial en la efectividad de la unión.
- Si se decide unir HDPE a una válvula con brida RF, es vital asegurarse de que la junta (gasket) cubra completamente el espacio entre el resalte de la brida y el stub end de HDPE, para evitar posibles fugas.
- La elección entre usar una brida RF o FF también puede depender de la presión de operación y las especificaciones del sistema. En sistemas de alta presión, es posible que se prefiera una brida RF por su capacidad para resistir mayores cargas, pero siempre teniendo en cuenta el correcto sellado con el stub end de HDPE ayudado con una junta.
En conclusión, aunque es técnicamente posible realizar ambas conexiones, la unión con bridas FF es a menudo más adecuada para las transiciones entre HDPE y acero y la brida RF debe acompañarse con una junta adecuada para asegurar el perfecto contacto.
Espero que esto ayude a aclarar tus dudas y ¡espero que tengas un excelente día! 😃
-
1546
Muchas gracias Ramon, me quedo todo muy claro y despeje la duda que tenia 😀
-
Buenos dias a todos:
Recien entre a esta parte y complementando la pregunta de material HDPE vs A.C con bridas RF en este caso y por lo leido es mas que logico usariamos empaquen planos no metalicos para la union stud end HDPE con brida A.C con RF?
-
Buenos días @Cesar_GS ,
Así es, en el caso de una transición entre un material polimérico como el HDPE (polietileno de alta densidad) y una brida de acero al carbono (A.C) con cara elevada (RF), se utilizaría una junta no metálica para asegurar un sello correcto. Como le comentaba a Kevin, es fundamental garantizar el sellado haciendo coincidir los resaltes de ambos materiales en todos los escenarios de operación.
Las juntas planas no metálicas pueden proporcionar un sello efectivo ya que son capaces de comprimirse y adaptarse a las irregularidades de la superficie, lo que es especialmente importante en estos casos donde los materiales de las superficies de acoplamiento tienen diferentes durezas y coeficientes de expansión térmica.
Las juntas no metálicas suelen estar hechas de elastómeros, PTFE, grafito, fibras compuestas o materiales similares que pueden comprimirse adecuadamente para sellar los espacios y son compatibles con el rango de presiones y temperaturas esperado en el servicio, así como con la química del fluido que se está manejando.
Buen complemento para este post, saludos a ambos 👍🏽
-
