Tuberia de succion en bombas
Buenos días,

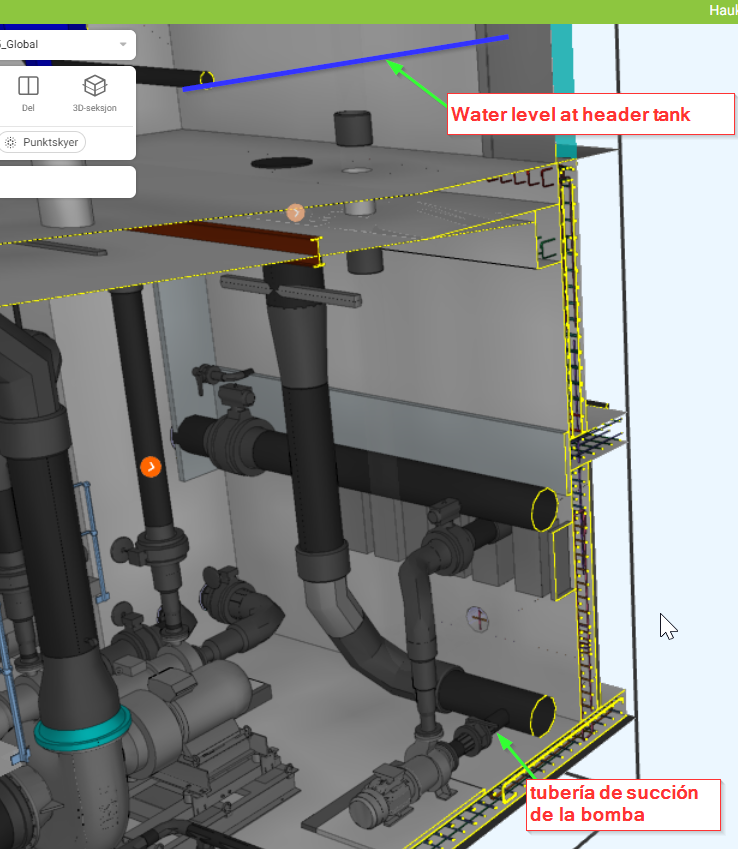

Tengo una duda y se aplica a un caso real del diseño de tubería de succión para una bomba con presión positiva en la aspiración.
El ingeniero de diseño ha dibujado la tubería de succión para la bomba con el mismo diámetro de la brida de succión de la bomba, para hacer el diseño lo mas compacto posible.
Realmente preferiría evitar demasiadas reducciones, tal vez solo considerar tener un diámetro más alto y una reducción si es absolutamente necesario.
Mi duda nr. 1 es: que velocidad maxima en la aspiración se recomienda, en caso de presion positiva en la succión (tanque elevado)?.
Lo cierto es que he preguntado al fabricante de la bomba y me ha respondido lo siguiente:
“Según DS/CEN/TR 13932, la velocidad máxima estándar en la línea de succión debe ser de 3-5 m/s.
La válvula de compuerta podría ser una mejor opción que la válvula de mariposa debido a la menor caída de presión.”
De acuerdo con vuestro conocimiento y experiencia, seria una velocidad de 3m/s o hasta 5 m/s demasiado alta y provocar burbujas, turbulencia o efectos indeseados?.

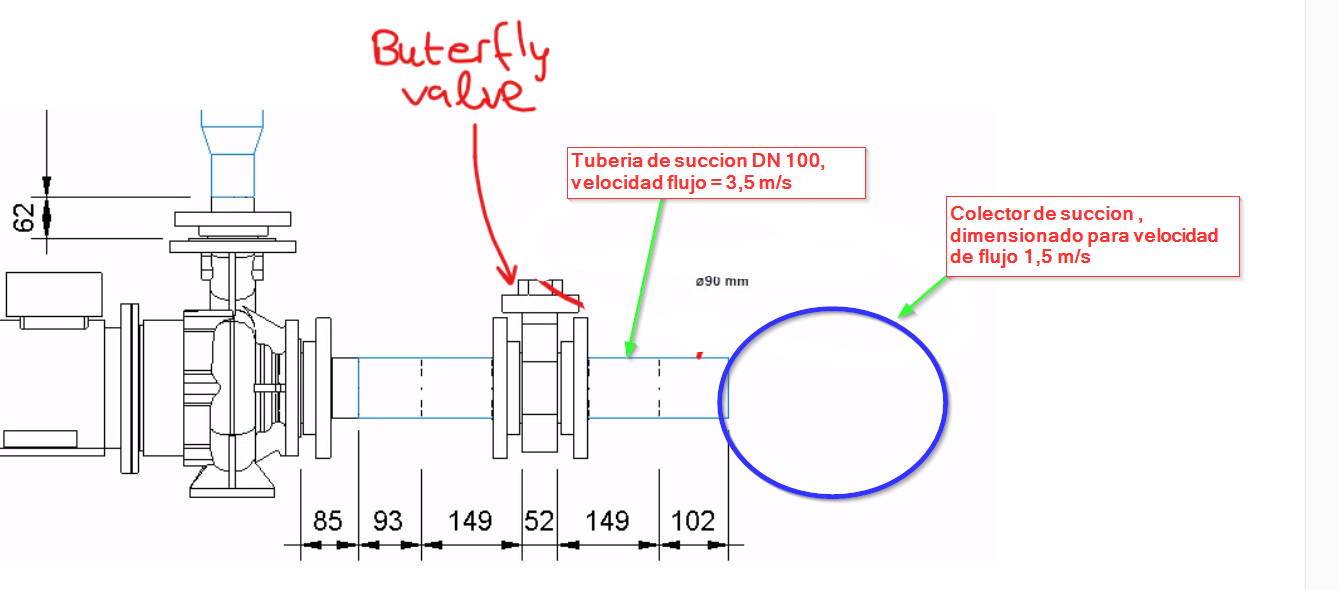

En el caso practico, la tubería es tan corta que se antoja excesivo quizá incrementar el tamaño de la tubería (ver imagen n.2)
Mi cuestión nr.2 es que tipo de valvula usar en la aspiración. ¿Es suficientemente bueno con el tipo de vavlula de mariposa? o en el caso de aceptar una velocidad alta de fluido (usando el mismo diámetro que la brida de succión) debemos considerar válvulas de cuchillo (paso total o full bore)?
Espero su respuesta, un saludo!
-
2 Respuestas
-
653
Graduado
Iniciado
Hola Luis ,
Entiendo que también deberías verificar el NPSHr de la bomba y compararla con el NPSHd de la instalación , para bombas centrifugas el ratio debe estar entre 1.1 a 1.2 según el intituto hidráulico.
-
3128
Alumno
Master
Si es agua limpia (sin sólidos) una velocidad de 4 m/s, quizás hasta 4,5 m/s, pero si es un fluido con algún porcentaje mayor de sólidos o más abrasivo, te recomendaría no pasar de 3 m/s.
El tipo de válvula dependerá para que la quieres usar, la de compuerta es mucho más estanca y la de mariposa sirve más para estrangular el fluido, no creo que quieras estrangular a la succión de la bomba. -
3128
Alumno
Master
Si es agua limpia (sin sólidos) una velocidad de 4 m/s, quizás hasta 4,5 m/s, pero si es un fluido con algún porcentaje mayor de sólidos o más abrasivo, te recomendaría no pasar de 3 m/s.
El tipo de válvula dependerá para que la quieres usar, la de compuerta es mucho más estanca y la de mariposa sirve más para estrangular el fluido, no creo que quieras estrangular a la succión de la bomba.
