Union de puntos
Buenas tardes

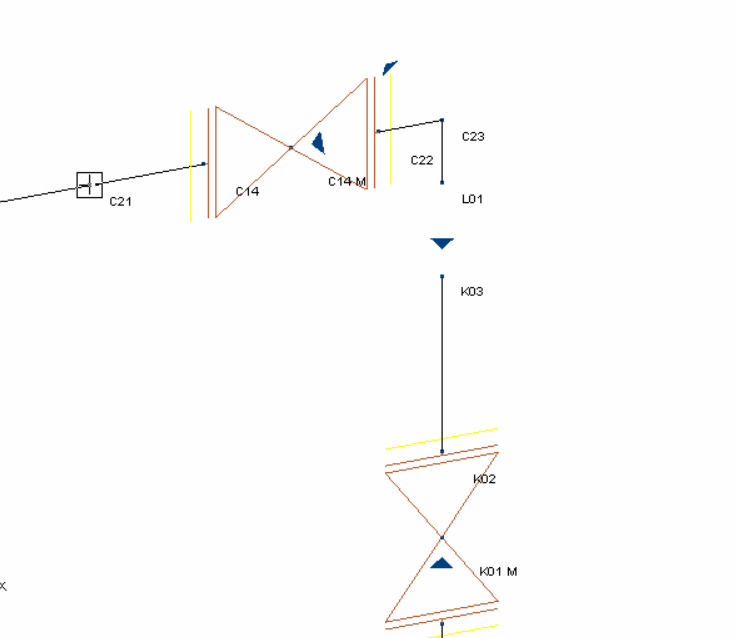

Tengo una duda, como puedo unir los puntos L01 Y K03 que van de líneas distintas.
Muchas gracias
-
4 Respuestas
-
3147
Alumno
Master
Hola Yahir, hace tiempo no uso Autopipe, pero me acuerdo de en su momento haber creado línea distintas y unirlas en un manifold, solo tuve que unirlas de la manera normal, a ti te presenta problema al tratar de unirlas? te aparece algún mensaje si las conectas?
-
323
Graduado
Iniciado
Hola @vayronmaclean
no debería conectar los puntos para que no emita error?, al momento de hacer el análisis surge una rotura en ese punto.
-
3147
Alumno
Master
Quedo un poco raro el mensaje jajaj, ¿no puedes simplemente unir poniendo cañería entre los puntos?
Si no te deja, creo que lo que pasa es que autopipe considera cada letra como una línea, por ejemplo la línea L, pero no te va a dejar conectar con la línea K, a no ser que sea con una Tee o algo así,
Yo tuve el problema inverso, solo con la línea A no me dejaba crear otra línea hasta que encontré la forma, pero me queda la duda de si te tira un error
-
-
3898
Tutor
Master
Buenos días @yahirvillanueva ,
Aquí Miguel, encantado de saludarte.😁
Lo que sucede es que tienes dos segmentos diferentes, entonces la unión tiene que hacerse manual.

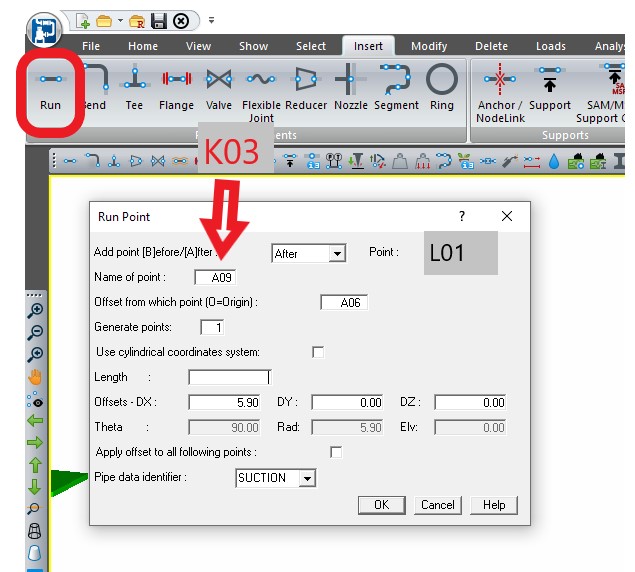

Haz click en el punto L01 inserta un Run, e indica que el punto final sea el K03. Así Autopipe sabrá que quieres modelar una tubería entre estos dos puntos.
El resto de datos se rellenarán de forma automática según las longitudes.
Eso hará aparecer el tramo. Revisa bien los puntos seleccionados porque veo en tu imagen una Tee muy cercana, precaución con no elegir la Tee en lugar del punto.
Ya me comentas si salió bien, Saludos!
