  • USO DE VÁLVULADE AGUJA EN LECTURA DE PRESIÓN

    Publicado por LORENZO ANTONIO CONCEPCION el 25 de agosto de 2023 a las 01:14

    Buenas tardes

    @luisramos, tengo una duda del uso de la Válvula de Aguja 1/4″ , para tomar de lectura de Presión

    Cual es el correcto armado secuencia para la instrumentacion de toma de lectura de presión

    Saludos

    LORENZO ANTONIO CONCEPCION respondió hace 1 año, 5 meses 2 Miembros · 2 Respuestas
  • 2 Respuestas
  • Luis Ramos

    Miembro
    25 de agosto de 2023 a las 08:09
    13107
    Tutor
    Master

    ¡Hola @ROCK !

    Me gusta que me hagas esta pregunta, el procedimiento de montaje de las válvulas de medición es un gran olvidado y luego tenemos fugas y demás elementos nada agradables.

    Aquí está una secuencia general de cómo podría armarse el sistema de instrumentación para una toma de lectura de presión utilizando una válvula de aguja de 1/4″.

    1. Identificación del Punto de Toma: Antes de empezar con la instalación, asegúrate de identificar el punto exacto en la tubería donde se tomará la lectura de presión.

    2. Preparación del Sitio: Este paso puede incluir el corte del fluido, la instalación de un tee o bypass provisional (si lo hacemos en caliente), y la creación de una rosca o soldadura para el accesorio.

    3. Instalación de la Válvula de Aguja: La válvula de aguja se instala en el punto de toma. Esto se puede hacer a través de una conexión roscada o soldada, según las especificaciones del sistema.

    4. Prueba de Estanqueidad: Una vez instalada la válvula, se realiza una prueba de presión para asegurar que no haya fugas.

    5. Conexión del Instrumento de Medición: Con la válvula en posición cerrada, conecta el manómetro o el transmisor de presión a la válvula de aguja. Asegúrate de que las conexiones estén bien ajustadas para evitar fugas.

    6. Puesta en Marcha: Abre lentamente la válvula de aguja para permitir que el fluido alcance el instrumento de medición. Realiza una lectura de presión inicial para asegurar que el sistema esté operando según las expectativas.

    7. Calibración: Este es un paso opcional pero recomendable. Una vez que todo esté instalado y funcionando, puedes calibrar el instrumento de medición para garantizar la precisión de las lecturas.

    8. Documentación: Finalmente, documenta todos los parámetros y las condiciones de operación, incluyendo el tipo de válvula de aguja utilizada, las especificaciones del instrumento de medición y cualquier dato de calibración. (Será de utilidad para el O&M posterior)

    Suerte con tu proyecto! 😁¡Saludos!

  • LORENZO ANTONIO CONCEPCION

    Miembro
    27 de agosto de 2023 a las 03:06
    541
    Graduado
    Iniciado

    Buenas noches

    @luisramos

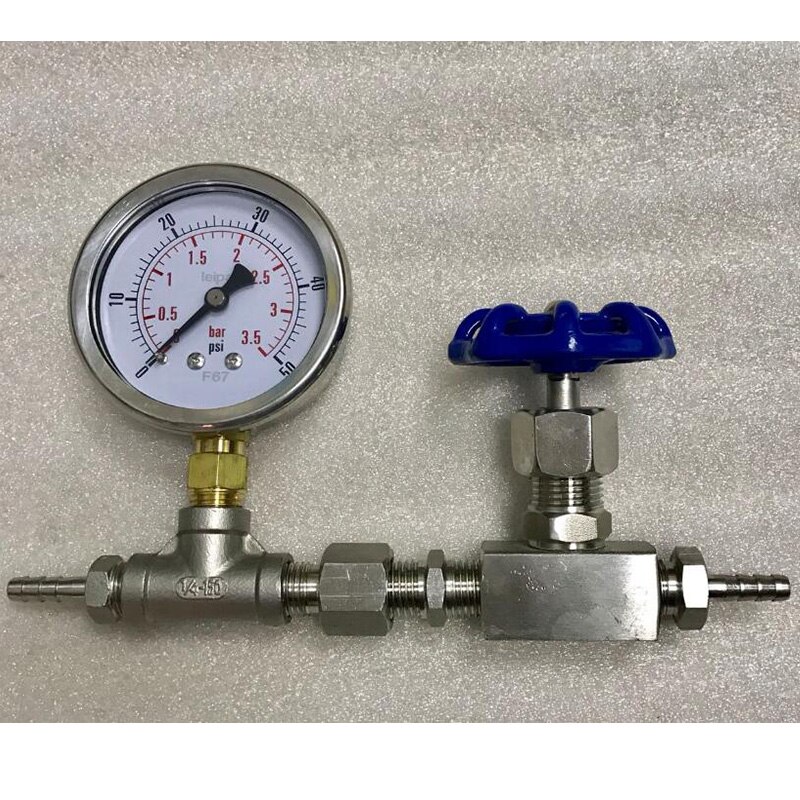

    Gracias por le explicación extensa y sobre todo la foto

    Saludos
