Home Foros Válvulas Válvulas de Aguja VALV.AGUJA FLUIDO Y SOBRECALENTADO

  • VALV.AGUJA FLUIDO Y SOBRECALENTADO

    Publicado por N BB el 30 de julio de 2023 a las 17:32

    @luis-ramos

    Hola Luis,

    1- La de aguja entiendo que se usa más para fluidos sólo no? es decir líquidos…

    2- La de pistón pone que se recomienda para vapor saturado (entiendo que <200ºC), y para sobrecalentado, es decir para condensado? pero condensador es >200ºC. Me lo puede confirmar?

    3- Una curiosidad de la cavitación . Por todo lo que me comentasteis en relación a este fenómeno (que la verdad que me ha quedado bastante claro) tengo una y espero que última duda en relación a esto.

    Entiendo que las válvula que más cavitación pueden tener son las que tienen un obstáculo en el medio como la compuerta, bola y macho, por otro lado, la de globo aunque no tenga ese obstáculo la cavitación en su caso vendría dada por las pequeñas pérdidas de flujo que se meten en la cámara no? es decir, no sería debida a un obstáculo sino a esas perdidas dentro de la cámara.

    Gracias!

    Luis Ramos respondió hace 1 año, 1 mes 2 Miembros · 7 Respuestas
  • 7 Respuestas
  • Luis Ramos

    Miembro
    31 de julio de 2023 a las 11:53
    8709
    Tutor
    Master

    ¡Hola @Nerea !

    Vamos con estas 🤓

    1. La válvula de aguja es apropiada tanto para gases como para líquidos pero su uso se restringe a caudales muy pequeños (de ahí que su uso principal sea el de válvulas de instrumentación). Es la única restricción importante que tienen.

    2. Puedes indicarme la página donde está? Con las continuas reediciones que vamos haciendo a veces varios profesores trabajamos en el mismo documento y no consigo encontrar el contexto del vapor sobrecalentado en el apartado de la válvula de pistón 😅

    3. La cavitación tendrá lugar cuando haya diferencias de presión notables a la baja, es decir, cuando tengamos grandes caídas de presión. No depende tanto de la geometría y del atrapamiento del aire si no de la caída de presión que puede provocarla.

    Por ejemplo, una válvula de compuerta o bola que deje pasar muy poco fluido aplicando una gran caída de presión, puede ser propensa a cavitación sólo por este hecho. Al igual que, como bien comentas, una válvula que tenga un trazado muy sinuoso que provoque tal caída. La clave está en la caída de presión 🤓

    Espero haberte ayudado, Saludos! 😁

  • N BB

    Miembro
    31 de julio de 2023 a las 20:20
    726
    Graduado
    Iniciado

    Hola @luis-ramos

    Lo de saturado lo vi en internet no es de los apuntes, me ciño bastante a ellos, es decir, las consultas que hago son de vuestra materia, pero en este caso como no me quedaba muy claro para que aplicarla lo he buscado y me ponía eso.

    Para que servirían porque para abrir y cerrar sin regular ya tendrías una de bola, barata con poco mantenimiento y con buena estanqueidad no?

    Muchas gracias,

    • Luis Ramos

      Miembro
      1 de agosto de 2023 a las 11:55
      8709
      Tutor
      Master

      ¡Hola @Nerea !

      Ah vale, no conseguía encontrarlo en nuestra literatura 😅

      Seguramente hayas encontrado esta referencia porque estas válvulas se usan sobre todo para fluidos térmicos por su doble capacidad de sellado. Si te fijas en su construcción es similar a la válvula de globo pero con un pistón encamisado en lugar del típico disco plano.

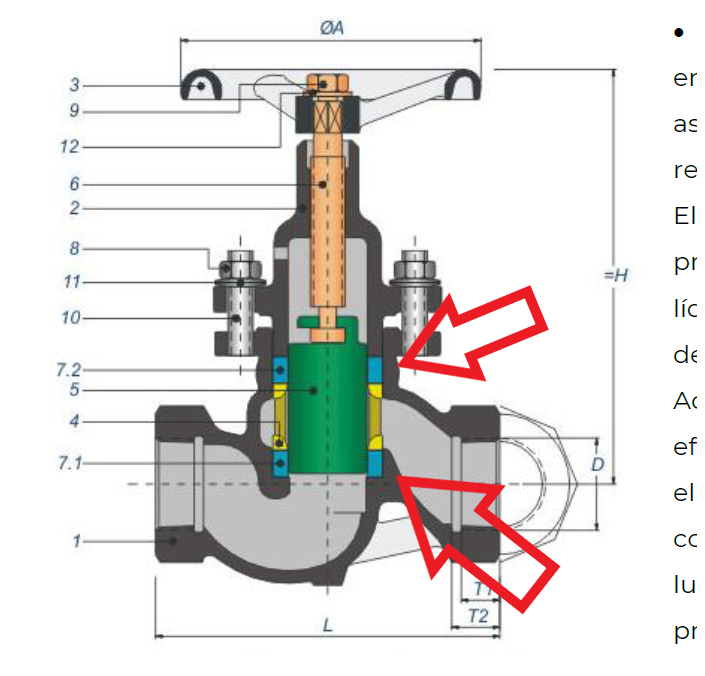

      Esto permite que la válvula tenga dos sellos, uno superior y otro inferior (imagen), lo que le da una gran capacidad no sólo de sellado si no de resistir con bastante facilidad fluidos térmicos a alta temperatura o con sólidos en suspensión.

      Podríamos utilizarla para aquellos escenarios donde las altas temperaturas provocan ese agarrotamiento de obturadores, ya que su movimiento encamisado evita esta posibilidad (algo similar a los pistones de los motores de combustión interna de los coches).

      Como desventaja podríamos mencionar que al estar encamisado y tener dos sellos, su par de accionamiento es elevado, algo que debe tenerse en cuenta si diseñamos actuadores o si van a ser operadas manualmente.

      Seguimos en contacto, buen trabajo desgranando los apuntes! 💪🏽🤓

  • N BB

    Miembro
    2 de agosto de 2023 a las 18:35
    726
    Graduado
    Iniciado

    @luis-ramos

    Muhcas gracias Luis,

    Si hay altas temperaturas hoy en día la de acero carbono suele aguantar hasta 450ºC (globo me refiero), con lo que no veo cuando recomendar la de pistón.

    La recomendaría cuando una de globo no aguante más temperatura tal vez? o necesiten una estanqueidad mucho mejor ?

    • Luis Ramos

      Miembro
      5 de agosto de 2023 a las 11:50
      8709
      Tutor
      Master

      ¡Hola @Nerea !

      El vapor sobrecalentado puede llegar a alcanzar hasta los 530ºC a la salida del sobrecalentador. Es ahí donde podríamos usar este tipo de válvulas por su capacidad de doble sellado y resistencia a las altas temperaturas.

      Igualmente, su punto fuerte (por encima de las altas temperaturas) está en la doble capacidad de sellado que es muy superior al sellado habitual de válvulas de globo.

      Espero te sirva! 😃

  • N BB

    Miembro
    29 de agosto de 2023 a las 19:21
    726
    Graduado
    Iniciado

    @luis-ramos

    Ah perfecto Luis!

    He vuelto ya de vacaciones mentales, ahora toca retomar sesión de preguntas por cada tema jaja no podía dejarte tranquilo mucho tiempo

    • Luis Ramos

      Miembro
      30 de agosto de 2023 a las 07:45
      8709
      Tutor
      Master

      Bienvenida de nuevo entonces @Nerea ! A seguir desgranando las lecciones 💪🏽
