VALV.MANGUITO
1.- Cual se consideraría un motivo para optar por una de diafragma o una de manguito?
2- La presión baja también se consideraría debajo de 20bar como en la de diafragma entiendo
Gracias!
-
5 Respuestas
-
8709
Tutor
Master
¡Hola @Nerea !
Por fin alguien hace esta pregunta! 😆
Mucho ojo con considerar manguito y diafragma iguales por su definición. A simple vista podemos pensar que son dos válvulas similares porque es un actuador comprimiendo un elastómero que permite estrangular o cerrar el paso por completo, pero guardan algunas diferencias.

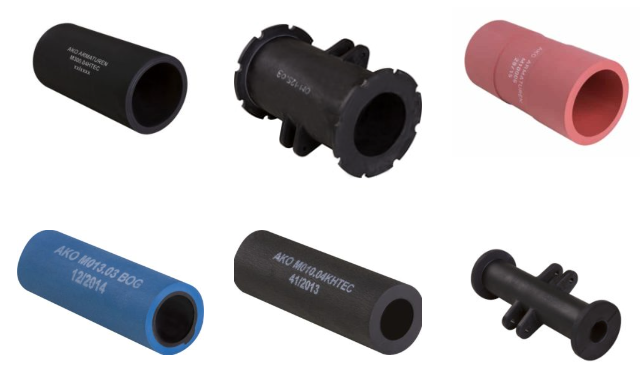

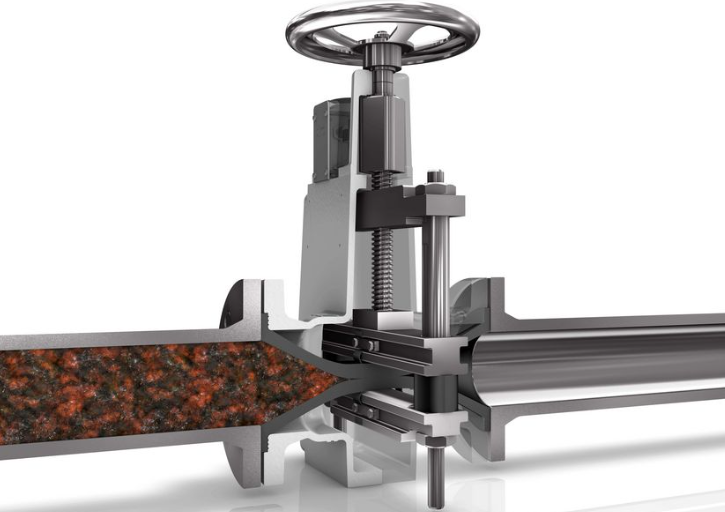

La primera de todas está relacionada con su capacidad para manejar sólidos en suspensión. La válvula de manguito (fíjate en las imágenes 1 y 2 que te adjunto( tiene lo que se denomina una manga sin obstrucción o (non-clogging rubber) lo que hace que ni una sóla partícula de fluido pueda atascar o sedimentar lo más mínimo en esta válvula (en la imagen 3 te adjunto algunas mangas).

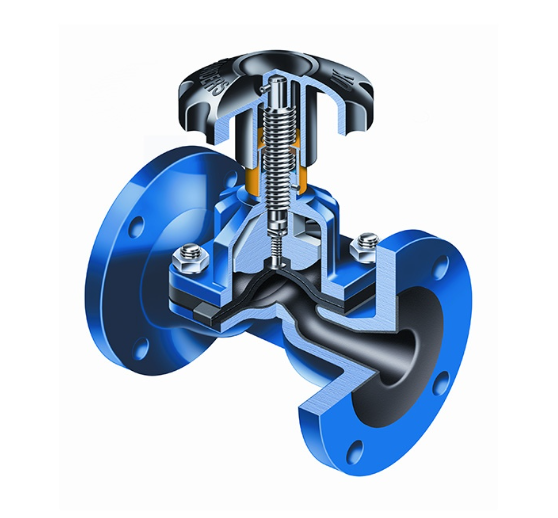

Por contra, la válvula de diafragma, aunque apropiada también para fluidos con partículas en suspensión, admite menos contaminantes, ya que las partículas podrían ir quedándose atrapadas en el elastómero de cierre. Ojo, son igualmente buenas para fluidos corrosivos con sólidos en suspensión, sólo que la de manguito admite mayores concentraciones y tamaños de partícula.
Y ahora llegamos a otro de los factores determinantes, la presión. Fíjate en las mangas que te adjunto e imagina lo que sucedería si a alguno de esos manguitos los sometemos a 20 bares de presión.
Su comportamiento natural será el de inflarse como un globo, por eso este tipo de válvulas soportan menos presión que las de diafragma. Es mucho más fácil fabricar una sección de membrana elástica que resista 20 bares que todo un manguito de elastómero que resista altas presiones y no pierda su capacidad para estrangularse por completo.
Y ese es el segundo factor determinante, mientras que el diafragma puede aguantar hasta los 20 bares, el manguito está diseñado para manejarse entre los 2 y los 5-7 bares. Conforme aumentamos el tamaño de la válvula, la presión recomendada desciende.
Hace poco me comentaron que algunos fabricantes estaban dotando la manga con un esqueleto flexible interno para poder soportar hasta los 10-15 bares con facilidad, pero no vi muchas referencias al respecto, si quieres investigar, ahí te lanzo el desafío 🤓
Espero te sirva la respuesta, algo extensa pero necesaria a mi parecer 😁
Saludos!
-
721
Graduado
Iniciado
Buenas con todos:
Justo habia terminado de revisar la val. diafragma. Entiendo que el material del obturador es un elastomero(termoplasto) que al igual que el diafragma soportaria 250 psi y con temperaturas menores a 400°F?
-
8709
Tutor
Master
Hola @Cesar_GS !
Como comentaba en la última parte de mi primera respuesta de este mismo hilo, la válvula de manguito es más restrictiva que la de diafragma en lo que se refiere a presiones ya que el manguito es, en esencia, el cuerpo de la válvula.
Esto hace que tengamos más área donde la presión actúa sobre el elastómero y, por tanto, más posibilidad de deformación no deseada.
En temperaturas pasaría algo similar, según tengo entendido la mayor temperatura la conseguiríamos con Viton, y es de unos 130°C. Menor a la de diafragma.
Espero te sirva, Saludos!
-
-
-
726
Graduado
Iniciado
Cuando dices, por contra, la válvula de manguito…AHÍ QUIERES DECIR DIAFRAGMA NO?
-
8709
Tutor
Master
¡Hola @Nerea !
Sí, así es.😅
Lo dejo editado para futuras referencias ✌🏽
-
