Válvulas ventosas
Publicado por Erick David Zuñiga Jaramillo el 28 de diciembre de 2023 a las 21:47Buenas tardes colegas,
Me gustaría saber cual es la mejor forma de representar una válvula ventosa o una válvula de aire en un P&ID (Me encuentro realizando uno según la normativa PIP).
Saludos.
Nicolás David Recio respondió hace 4 meses, 1 semana 2 Miembros · 1 Respuesta -
1 Respuesta
-
Buenas!

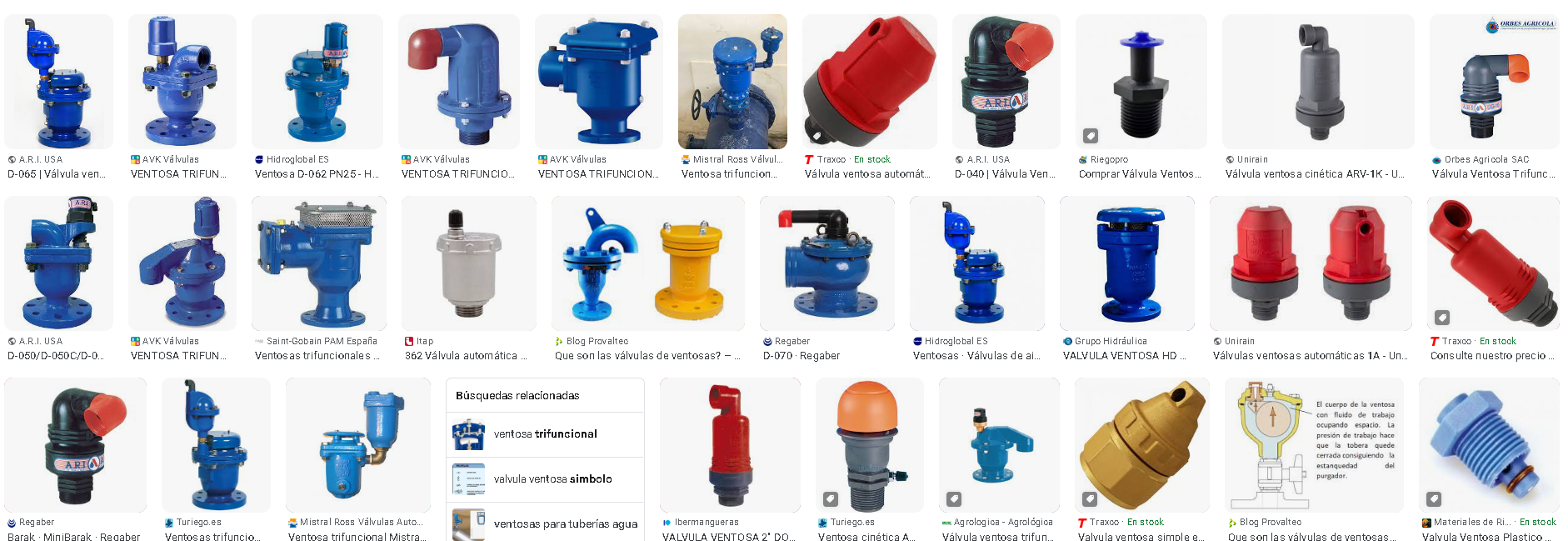

Valvula ventosa… realmente salvo cierto número de válvulas, hay otras que no tienen una simbología exacta. Te diría que le otorgues tú un símbolo concreto. Salvo que alguien te pase de otro proyecto un símbolo, lo ideal sería que hagas uno que se aproxime al concepto para interpretarlo de manera más cómoda. Quizas podría ser algo como la imagen que adjunto… Buscando modelos de la web, me parecía algo similar y sencillo.
Saludos
