Home Foros Software Industrial Autopipe Connect Warning Collinearity detected

Etiquetado:

  • Warning Collinearity detected

    Publicado por Juan Manuel Osorio Madrigal el 2 de abril de 2024 a las 05:48

    Buenos dias, realizando un modelo me salen los siguientes warning, y realice una revision al modelo y noto que todo esta en orden., en una imagen que anexo podran ver que por ejemplo el Nodo D03 tiene su contraparte A14 , y del cual solo marca estos warnign en A09 Y D03.

    * * * W A R N I N G – MODEL * * *

    W2164-192:B31 App J: Collinearity detected on the following tee(s)

    and will be analyzed as a non-B31J component:

    A09, D03

    * * * W A R N I N G – MODEL * * *

    W2261-17: B31 App J: SIF values for the tee(s) below are not valid, as the angle of the branch normal

    to the run is greater than or equal to 45 degrees.

    A09, D03

    * * * W A R N I N G – MODEL * * *

    W726-7: Pipe diameter change without a reducer at following point(s)

    D03

    No error 5 Warning(s)



    Espero tu apoyo para resolver estos warnign,

    gracias de antemano

    Miguel Ruiz respondió hace 3 meses, 2 semanas 2 Miembros · 1 Respuesta
  • 1 Respuesta
  • Miguel Ruiz

    Miembro
    2 de abril de 2024 a las 09:55
    3844
    Tutor
    Master

    Buenos días @Juan_1983 ,

    Ese error aparece cuando la tee no está correctamente modelada. Autopipe detecta lineas adicionales dentro del mismo punto y lanza avisos de ese tipo.

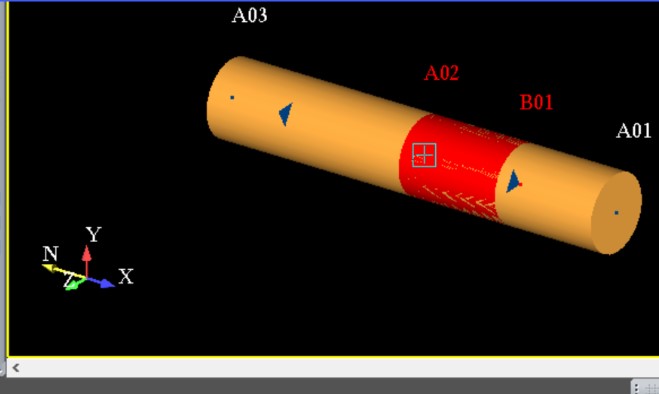

    Significa que hay un brach “colineal” con tu tee (algo similar a la imagen inferior)

    Lo mejor es borrar esas líneas donde aparecen las tee y modelarlas de nuevo desde cero para así evitar el tramo colineal.

    Por este motivo también arroja errores sobre los SIF y reducciones sin reductor 😅

    Saludos!
