welding maps

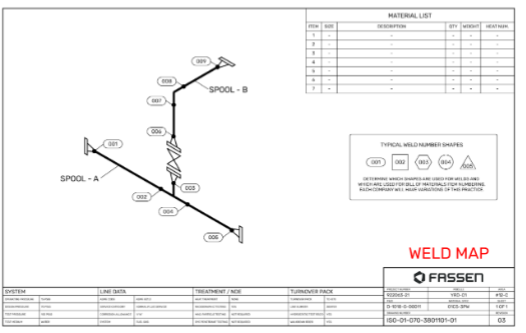

Publicado por GUSTAVO ISMAEL el 10 de agosto de 2023 a las 16:09Estimado escribo para consultar si el welding maps es solamente exclusivo para referenciar soldadura ???, se puede agregar distancia o alguna otra referencia o materiales?? tendría un ejemplo de un welding maps completo???, o este seria el apto( se adjuta imagen )
GUSTAVO ISMAEL respondió hace 8 meses, 2 semanas 2 Miembros · 2 Respuestas -
2 Respuestas
-
Buenos días @GUTY ,
Recuerda etiquetarme a mi o a cualquiera de los otros tutores para que podamos contestar a las cuestiones de forma correcta. De otro modo, no somos notificados de las mismas.
Todo dependerá del Proyecto, hay Proyectos que prefieren reflejar todo en el isométrico y otros que lo hacen por separado, al no haber normativa específica que defina esto, tenemos algo de maniobra. Mi consejo es que se realice siempre que sea necesario para tener un isométrico “limpio y claro”. Es decir, si dibujando soldaduras en el isométrico el plano se vuelve recargado y de dificil interpretación, mejor separarlos. Si pueden convivir en armonía sin afectar a su legibilidad, pueden aparecer juntos😃
Te dejo un vídeo de un compañero donde encontrarás la configuración con todos los elementos dibujados en el mismo plano donde se ve que sigue teniendo una apariencia clara.
https://www.youtube.com/watch?v=BGM85Z-SvB4&ab_channel=OkKhan
Saludos!
-
ok recibido , muchas gracias .
saludos
