Liras de Expansión
Mi consulta está relacionada a la manera en cómo se debería abordar una lira de expansión cuando por su tamaño no permite ser instalada en el espacio físico habilitado y colocar una junta de expansión no es una opción.
Ejemplo:
En un piperack, asumamos se tienen 80 m tubería recta de diámetro 12″ que transporta vapor a 520 Kpa/160 C, luego hay una reducción a 6″ y esta sección tiene 80 m más de tubería recta. El segmento de 160 m de largo de tubería se encuentra anclado en ambos extremos y la temperatura de instalación es 5 C.
Se procede a realizar el cálculo de la lira de expansión obteniendo los valores de H y W, se verifica el espacio físico arrojando como resultado que la lira de expansión no puede ser instalada por su tamaño. Cual seria la recomendación en un caso como este?
-
5 Respuestas
-
Hola @luisma !
En este tipo de casos podemos adoptar soluciones como las utilizadas en Plantas termosolares.
En este tipo de Plantas también tenemos tramos de gran longitud donde una lira de expansión de gran tamaño resulta impracticable, y lo que hacemos es colocar varias liras en todo su recorrido.

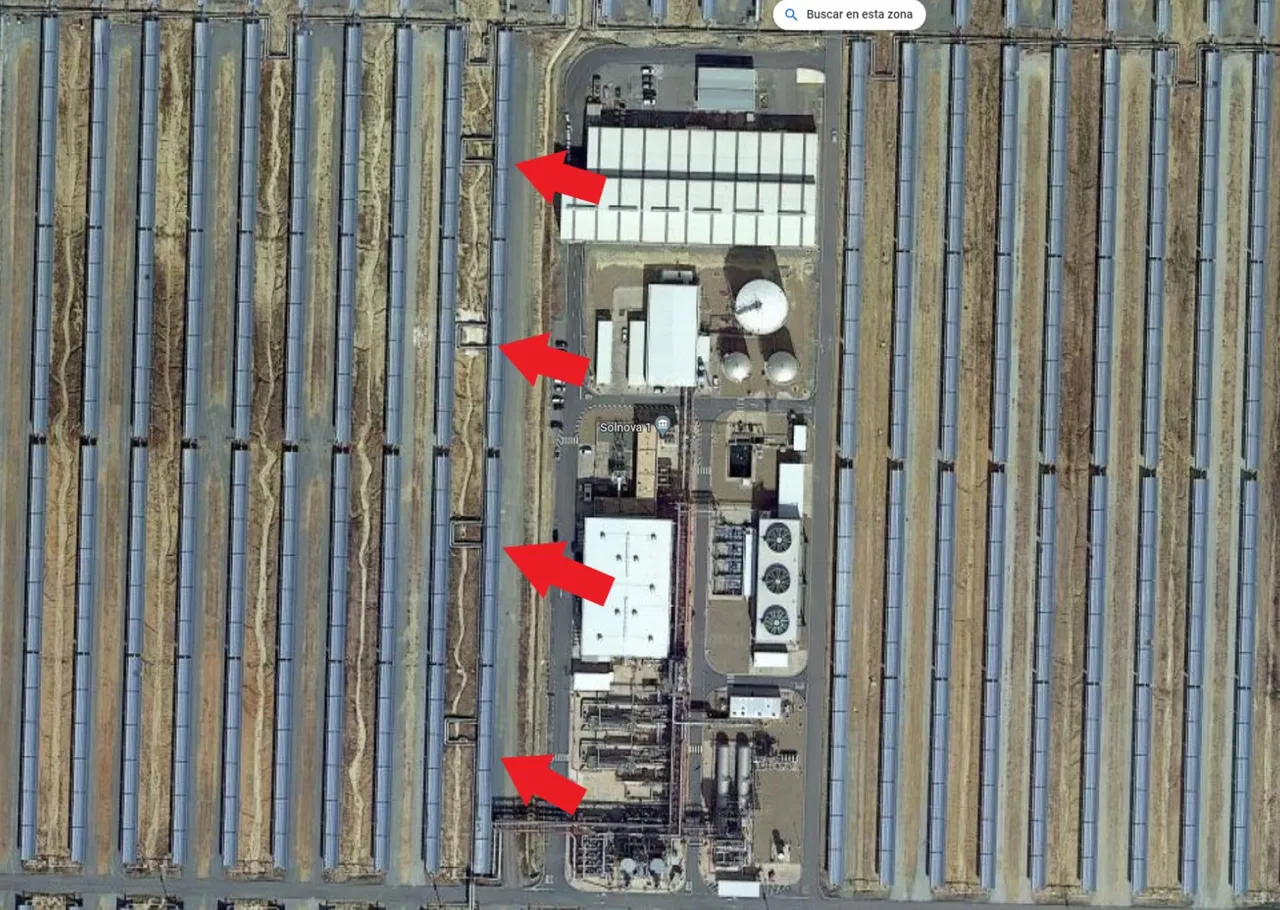

Te adjunto una imagen de Google Maps de la Planta Solnova 1 (ubicada en España) donde puedes ver este tipo de soluciones. Tendrás que tener en cuenta cómo fijas los puntos intermedios para dirigir de forma eficiente los desplazamientos a las diferentes liras y que trabajen como deben. (En el Proyecto final de estrés básico, la torre de fraccionamiento, vemos como guiar estas expansiones)
Espero te sirva, Suerte con el proyecto! ✌🏽
-
Gracias por tu respuesta. Fue lo que leí en un artículo. Mi pregunta ahora es, dado que es impracticable colocar una lira de expansión más grande que el espacio físico con el que se cuenta, cómo determinar el número de liras? Existe algún método para estimar esto sin tener que utilizar la herramienta computarizada?
-
Hola Luis
Para determinar el numero de liras lo que yo hago es:
1. Se coge la distancia total de la tubería y se divide en un numero de tramos iguales (N) tal que la dilatación en este tramo (N1) nos de una altura de lira (h) manejable dentro de nuestra instalación.
2. esta configuración de lira (h,w) se usa en cada uno de los tramos que se dividió la linea.
3. Entre cada una de estas secciones se realiza un anclaje de la tubería para que la dilatación de cada sección de la linea se dirija hacia su loop especifico.
-
¡Hola @luisma !
Es justamente como describe @andresfelipegarciatoro . La práctica habitual es dividir por tramos la instalación y comprobar si las liras de expansión son capaces de expandirse sin afectar a la instalación. SU profundidad vendrá determinada por esta máxima expansión permitida.
Autopipe sería más eficiente (y seguro) que hacerlas a mano ya que tendremos varios tramos anclados que conviene no sólo guiar correctamente, si no estudiar qué cargas experimenta para los soportes. Ojo con esto 👀

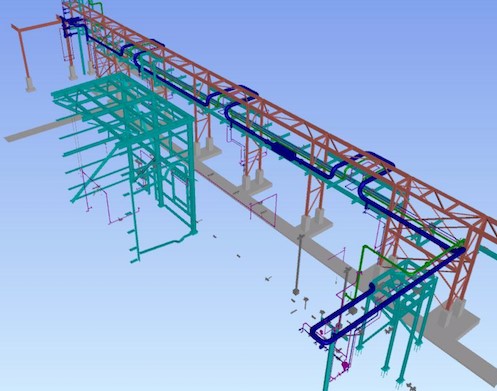

También puedes probar con liras a dos alturas que absorben más dilatación que los loop normales en un sólo plano, configuración como la que te adjunto en fotos ahí ganarías algunos centímetros extra.
Saludos!
-
-
@andresfelipegarciatoro @luis-ramos
Gracias a ambos por sus comentarios. Realmente esto fue lo que pensé pero no me pareció el camino a seguir, quise confirmar primero. Concuerdo en que evaluar mediante la herramienta CAE sería lo ideal.
