Home Foros Piping Industrial Soportación Sistemas de Tuberías Sobre la selección y usos de soportes.

  • Sobre la selección y usos de soportes.

    Publicado por Edwar Mancheno el 8 de febrero de 2023 a las 23:22

    Saludos. Después de revisar el material de teoría me surgieron las siguientes dudas que espero pueda ayudarme a aclarar.

    -Cómo verifico las fuerzas de reacción que ocurren en los soportes en Autopipe?

    -Existen catálogos de fabricantes en donde podamos seleccionar estos soportes?

    -Hay alguna norma que regule el diseño y selección de soportes?

    -El soporte Line Support en Autopipe, restringe las deformaciones axiales en la tubería como un “punto fijo”?

    -Cuándo puede ser de utilidad usar limitar las deformaciones por medio de un punto fijo?.

    De antemano, gracias por su amable respuesta!

    Miguel Ruiz respondió hace 1 año, 3 meses 2 Miembros · 1 Respuesta
  • 1 Respuesta
  • Miguel Ruiz

    Miembro
    9 de febrero de 2023 a las 08:56

    ¡Hola @Gono !

    Creo que pueden ser de mucha utilidad para todos estas cuestiones, vamos a verlas una por una:

    -Cómo verifico las fuerzas de reacción que ocurren en los soportes en Autopipe?

    Tenemos dos opciones:

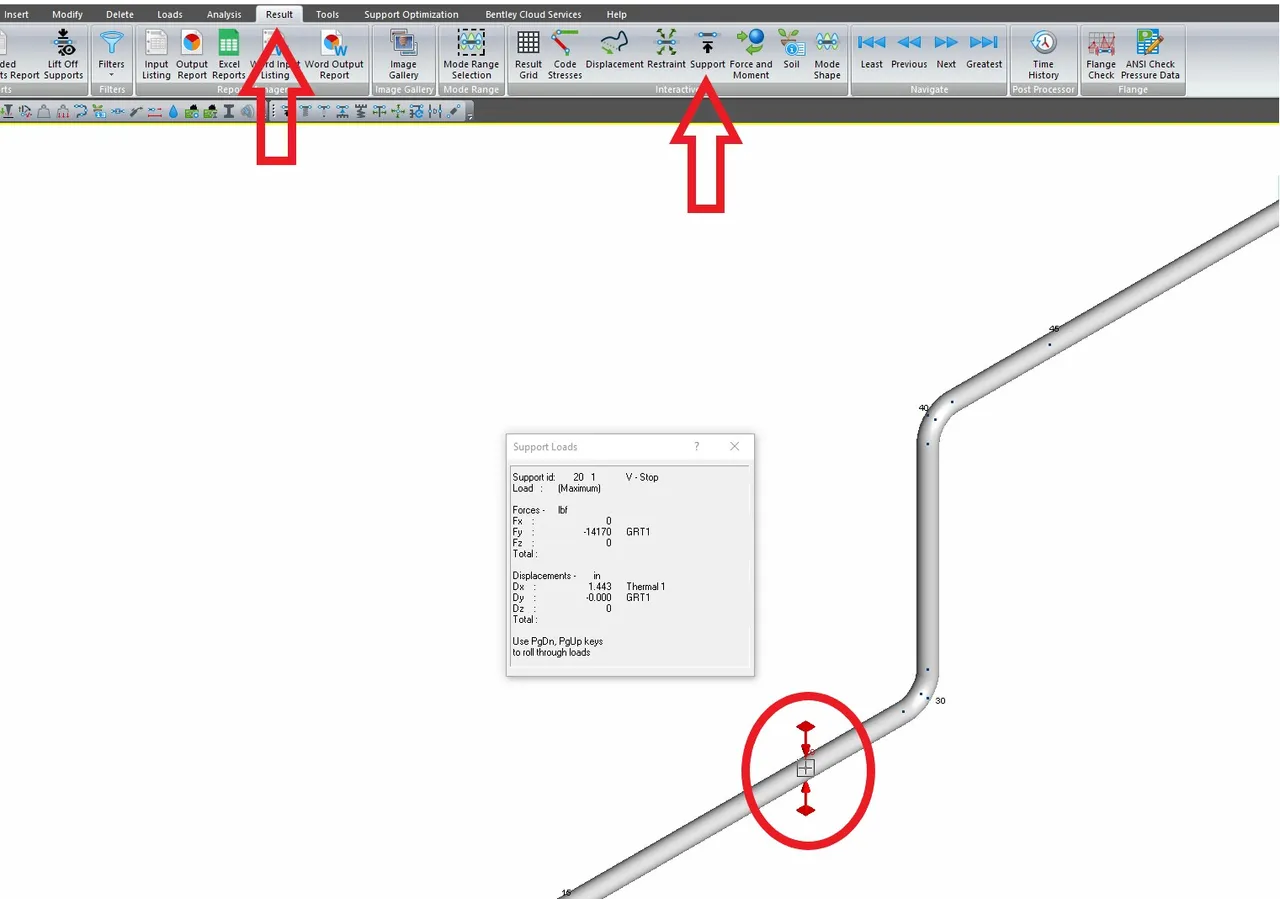

    La primera, para ir soporte por soporte: tenemos que ir a la pestaña “Results” y seleccionar “Support”, luego podremos hacer click en cada soporte para ver las cargas en la ventana que irá apareciendo. (imagen 1)

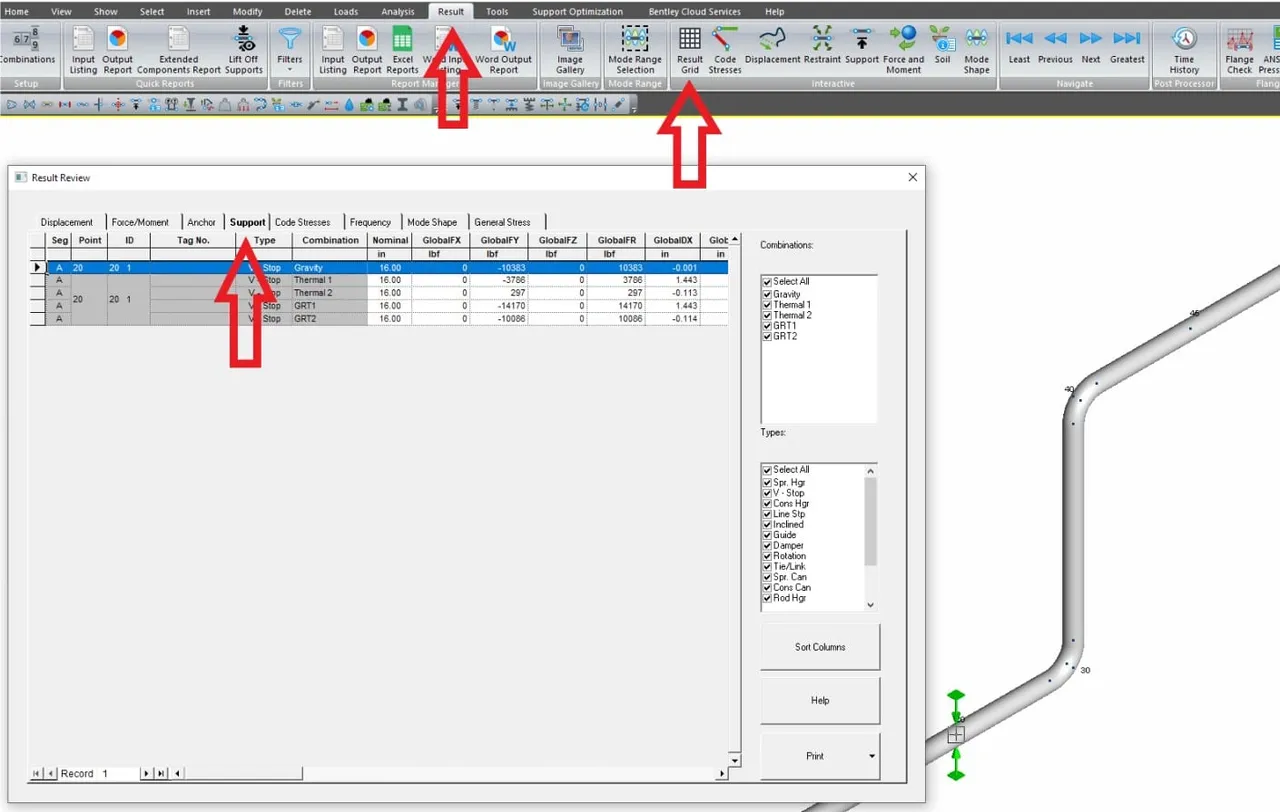

    La segunda, para verlos todos de una vez: hacemos click en “Result” y “Result Grid”, en la ventana que se abre hacemos click en la pestaña “Support” y listo 🙂 (imagen 2)

    -Existen catálogos de fabricantes en donde podamos seleccionar estos soportes?

    Sí, claro, infinidad de ellos. Echa un vistazo en nuestra sección “Finder” y filtra por “Soportes de tubería” en la columna de la izquierda.

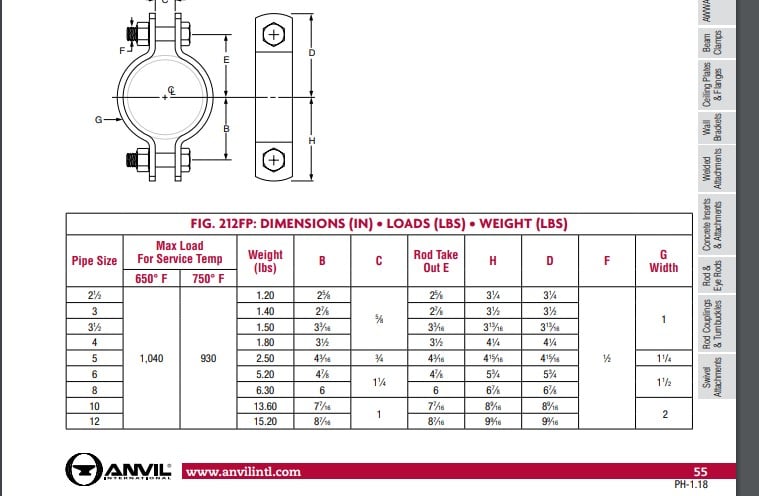

    Verás catálogos de Pihasa, Anvil, Lisega…referentes mundiales en ello. Además de ser super completos, aparecen cargas admisibles que puedes tomar como referencia (imagen 3)

    -Hay alguna norma que regule el diseño y selección de soportes?

    Hay varias, pero quizá la más conocida sea la MSS-SP69 o 58, aunque en la práctica lo que se hace es dimensionar con software como Autopipe y comparar con catálogos de fabricantes. Suele ser mucho más efectivo y rápido ya que ellos implementan las normas en sus diseños.

    En la práctica no diseñamos soportes tipo, y en caso de que necesitemos soportes complejos tipo racks, caería del lado de las estructuras metálicas o los elementos finitos. 🤓

    -El soporte Line Support en Autopipe, restringe las deformaciones axiales en la tubería como un “punto fijo”?

    El line Stop (entiendo que te refieres a este) restringe las deformaciones axiales, pero para considerarlo un punto fijo, debes acompañarlo con una guía. Ya que por sí sólo, sólo restringiría el movimiento axial, pero no el lateral.

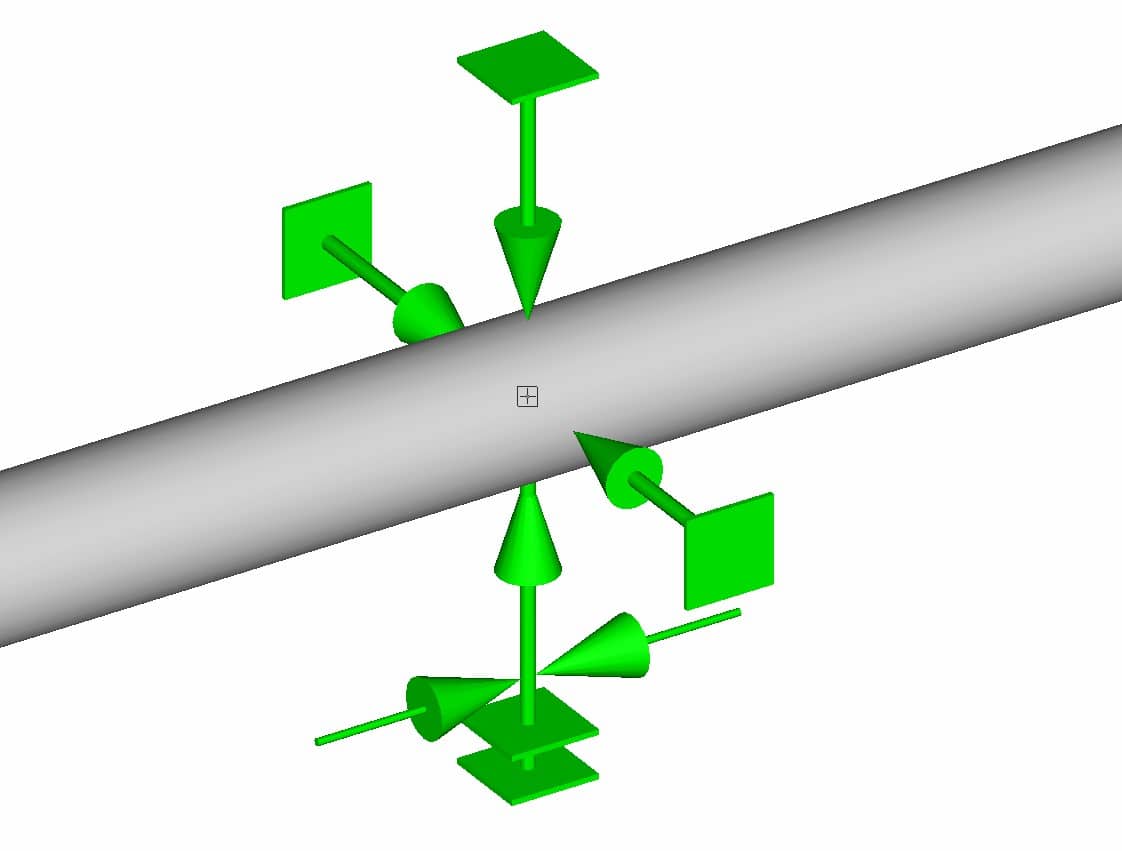

    Tendrás que modelar una configuración como la de la imagen 4.

    <b style=”font-style: italic;”>-Cuándo puede ser de utilidad usar limitar las deformaciones por medio de un punto fijo?.

    Precisamente hace unos días @luis-ramos comentaba este mismo asunto en este debate:

    https://formacion-industrial.com/foros/debate/que-son-exactamente-los-puntos-fijos-en-soportacion/#post-33348

    Si puedes, échale un vistazo, es muy interesante y resolverá tu consulta 😁

    Espero haberte ayudado! Por cierto, Enhorabuena por haberte graduado en la plataforma!

    ¿Qué son exactamente los puntos fijos en soportación?
