Buenas por mucho que le dí vueltas no encontré el 0,875 , desconozco si es por el espesor de la tuberia , y donde se encuentra la formula que describa la multiplicación

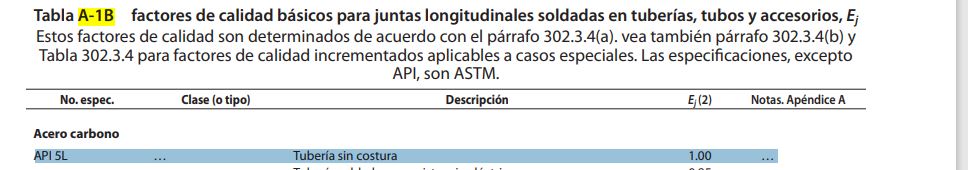

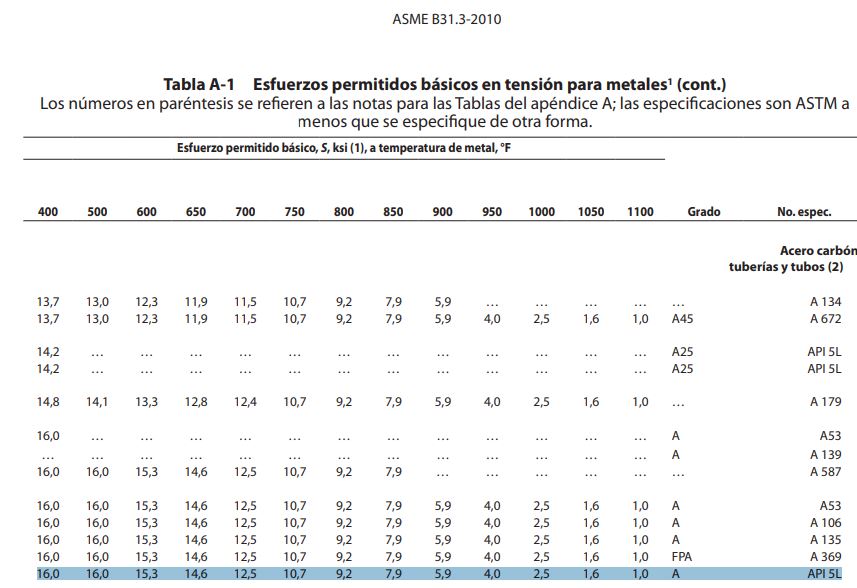

Según el enunciado e imagen del ejercicio si veo claro el 0,322 y el 0,237 ¿Por qué se multiplica por el 0,875?
Es normal tu confusión. El ejercicio de derivaciones es uno de los que más hilos de debate ha generado ya que ASME lo pone difícil para resolverlo 😁
Multiplicamos por 0,875 para no considerar la tolerancia de fabricación en el cálculo ya que ASME calcula las derivaciones con el espesor minorado.
He recopilado los hilos donde comentamos este ejercicio con varios compañeros, de fecha de publicación más antigua a más reciente, creo que te serán muy útiles para entender en profundidad este ejercicio (Sobre todo con los aportes de @ramonformacionindustrial en temas de soldadura) te los copio por aquí:
Intenta primero resolver el ejercicio por tí mismo, luego ojea los foros para despejar dudas y bucear en profundidad en el tema y, si quedan flecos pendientes, escríbeme y lo vemos 😬
